Преимущества радиаторов, изготовленных по технологии “Mechanical Bond”

Радиаторы с механическим соединением и съемным коллектором отлично зарекомендовали себя как на железнодорожной, так и карьерной технике, в том числе на карьерных самосвалах типа БЕЛАЗ.

Существенное отличие конструкции усовершенствованных секций радиатора заключается в соединении крышки коллектора и концевой плиты при помощи винтов.

Механическое соединение трубок и съемный коллектор упрощают эксплуатацию радиатора, обеспечивая легкость и простоту обслуживания, вместе с тем, гарантируя надежность и прочность конструкции.

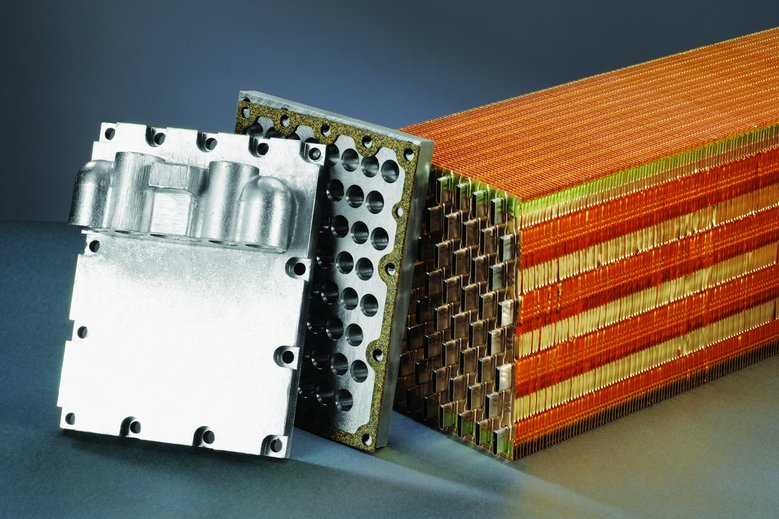

Технология сборки секции

1. Механическое соединение концевой плиты с трубками колонки остова;
2. Установка прокладки и коллектора;
3. Винтовое соединение крышки коллектора с остовом.

Конструктивные особенности

• отсутствие паяных соединений;
• прокладка из химически и теплоустойчивых материалов;
• колонка остова с усиленным краем охлаждающей пластины, позволяющая осуществлять мойку радиатора снаружи аппаратами высокого давления;
• шахматное расположение трубок.

Преимущества секций радиатора с механическим соединением и съемным коллектором

Исключительная надежность

• механическое соединение трубок с концевой плитой устойчиво к повышенным вибрациям и термодинамическим нагрузкам;
• при изготовлении радиатора отсутствует высокотемпературный нагрев трубок радиатора.

Сверхпрочность конструкции

При изготовлении применяется стальная концевая плита толщиной 16 мм, имеющая прочностное преимущество по сравнению с трубной коробкой.

Высокая коррозионная стойкость

Поверхности концевой плиты имеют специальное антикоррозионное покрытие.

Ремонтопригодность

• съемный коллектор позволяет производить ремонтные работы без использования специального оборудования и высокой квалификации персонала;
• возможность очистки внутренних поверхностей коллектора и трубок радиатора;
• минимальные затраты на обслуживание.
