Калорифер паровой: устройство, принцип работы, сферы применения

Паровой калорифер— устройство, предназначенное для обогрева воздуха посредством горячего пара. Его используют для создания комфортных условий работы и поддержания нужного микроклимата в:

• вагонах — пассажирских, грузовых, рефрижераторных и вагонах-цистернах;

• локомотивах — дизельных и электровозах;

• промышленных цехах — производственных, складских;

• ангарах — авиационных, машиностроительных и других.

В статье мы расскажем о назначении, устройстве, принципе работы парового калорифера. Также перечислим преимущества использования качественной промышленной техники.

Что собой представляет паровой калорифер

Теплообменное устройство используют для подогрева воздуха в помещении. Калорифер состоит из корпуса, внутри которого расположены змеевики с циркулирующим теплоносителем — паром.

Вентиляторы, встроенные в корпус, прогоняют холодный воздух через змеевики, нагревая его и направляя в обогреваемое помещение.

Основные элементы калорифера:

• корпус. Изготавливается прочных материалов, устойчивых к коррозии и высоким температурам;

• змеевики. Это трубки, по которым циркулирует пар. Могут быть выполнены из меди, стали или других материалов;

• вентиляторы. Обеспечивают принудительную циркуляцию воздуха через змеевики;

• система регулировки. Позволяет контролировать температуру нагрева воздуха.

Паровые калориферы отличаются по виду оребрения, способу обдува, давлению пара. По виду оребрения делятся на гладкотрубные, оребренные трубчато-пластинчатые. По способу обдува бывают калориферы естественной тяги, с принудительным обдувом. По давлению пара — низкого, среднего и высокого давления.

Принцип работы парового калорифера

В системе пароснабжения образуется пар, который в последствии проходит через элементы калорифера и попадает в помещение. Рассмотрим принцип работы устройства подробнее.

Подача пара

Паровой калорифер подключают к системе пароснабжения, которая может быть представлена:

• центральной котельной. Обеспечивает подачу пара от котлов, работающих на различных видах топлива (газ, уголь);

• локальной котельной. Актуальна в случаях, когда подключение к центральной системе невозможно или нецелесообразно;

• парогенератором. Устанавливается непосредственно рядом с калорифером и генерирует пар из воды.

Подаваемый пар должен быть очищен от примесей, которые могут привести к коррозии или засорению калорифера. Его давление должно соответствовать рабочему давлению в системе пароснабжения.

Теплообмен

Воздух, проходя через оребрение калорифера, нагревается за счет теплообмена с трубами змеевика.

Чтобы система была долговечной и исправно функционировала, к змеевику предъявляются требования относительно материалов изготовления и конструкции.

Качественный змеевик состоит из стали, меди или латуни. Материалы делают его устойчивым к коррозии. В условиях агрессивной среды лучше использовать медно-латунные устройства. Они также хороши тем, что имеют более высокую теплопроводность в сравнении со сталью.

В паровых калориферах используют змеевики разной конструкции. Они могут быть прямоточными — пар проходит по трубам, отдавая тепло воздуху, и затем отводится через конденсатоотводчик. Бывают противоточными — движение пара и воздуха осуществляется в противоположных направлениях, что повышает эффективность теплообмена.

Через змеевики воздух, под действием естественной или тяги вентиляторов, проходит через оребрение калорифера. Горячий пар, циркулирующий по трубам змеевика, отдает тепловую энергию воздуху. Скорость воздуха, разница температур, площадь поверхности — факторы, которые влияют на теплообмен.

Распределение нагретого воздуха

Нагретый воздух распространяется по помещению с помощью вентиляторов. Есть несколько способов распределения:

• направленная подача — воздух подается через воздуховоды в нужные зоны;

• общеобменная вентиляция — нагретый воздух смешивается с воздухом в помещении, создавая общую циркуляцию.

Отвод конденсата

В процессе охлаждения пара внутри калорифера образуется конденсат. Для его удаления используется конденсатоотводчик. Он может быть ручным или автоматическим.

Сферы применения паровых калориферов

Универсальное оборудование получило популярность в различных сферах. С его помощью обогревают:

1. Железнодорожную технику. Паровые калориферы — наиболее распространенный тип отопительных устройств в пассажирских вагонах. Они обеспечивают быстрый нагрев воздуха и поддержание комфортной температуры на протяжении всей поездки. Их также используют для обогрева кабин машинистов и других помещений локомотивов, ремонтных цехов, складов, станций и других объектов железнодорожной инфраструктуры.

2. Склады и промышленные помещения. Калориферы используются для создания комфортных условий работы для персонала и хранения продукции. В сушильных камерах с их помощью сушат древесину, сельскохозяйственную продукцию, текстиль и другие материалы.

3. Теплицы. Паровые калориферы помогают создавать благоприятный микроклимат в теплицах, что способствует росту и развитию растений.

Наибольшую роль паровые калориферы играют в железнодорожной сфере. Они обеспечивают комфортную температуру в вагонах и локомотивах, что напрямую влияет на безопасность и здоровье пассажиров и персонала, а также сохранность грузов.

Преимущества использования качественных калориферов в ж/д сфере

На железной дороге важно использовать надежные установки, которые обладают рядом преимуществ:

• быстро нагревают воздух. Это особенно важно в условиях ограниченного времени стоянок поездов;

• поддерживают комфортную температуру. Калориферы способны поддерживать определенную температуру на протяжении всей поездки, независимо от погодных условий;

• экономичны в использовании. На железной дороге важно применять экономичное оборудование, которое помогает рационально расходовать ресурсы. Паровые калориферы более экономичны, чем электрические модели, так как используют в качестве источника энергии пар, который является побочным продуктом работы паровоза;

• безопасные. Паровые калориферы не выделяют вредные вещества в атмосферу и не вредят здоровью людей.

Заказать оборудование, соответствующее перечисленным характеристикам, можно у ООО «Завод Систем Охлаждения». Продукцию доставляем по России и Беларуси.

Наша команда специалистов посетила PRO Движение.Экспо 2021

Новая линейка продукции - секции радиатора 7317.000-11

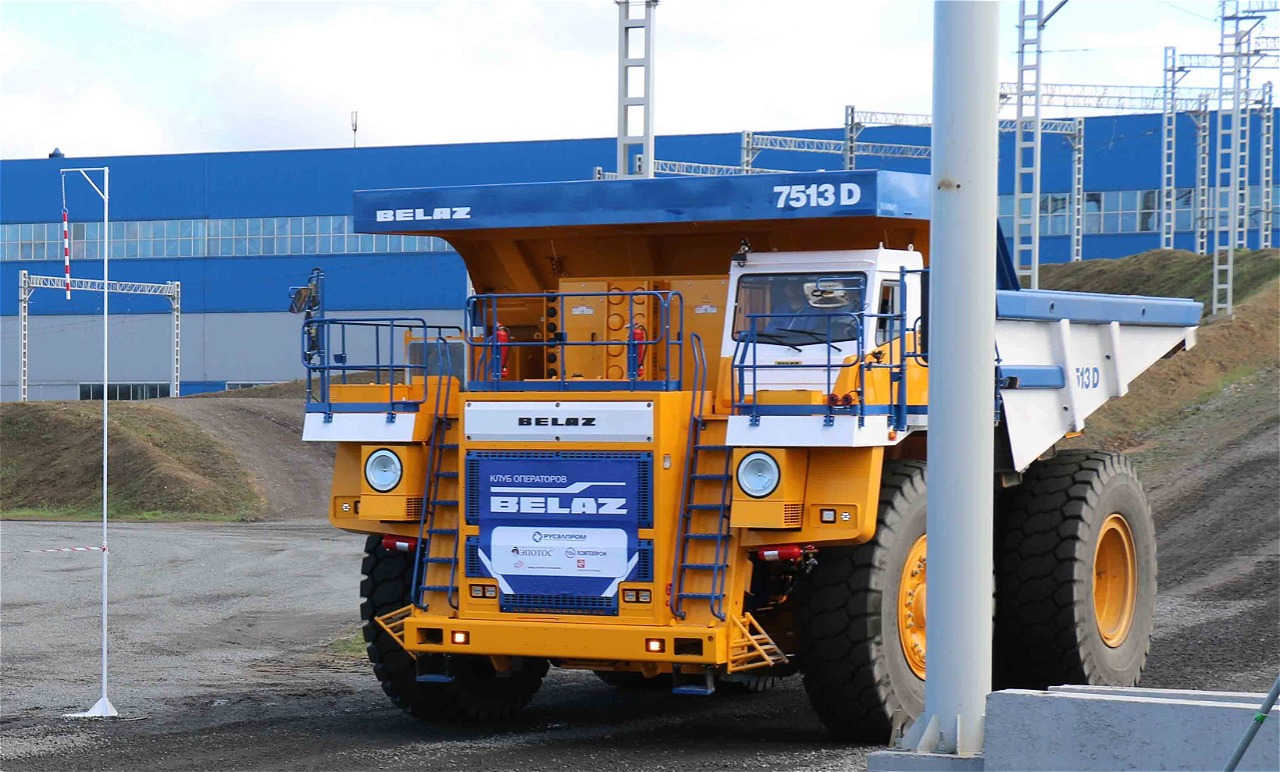

Какой радиатор охлаждения купить для карьерного самосвала или другой тяжелой техники?
